ZY6542濕式報警閥水力摩阻試驗機

圖1濕式報警閥試樣

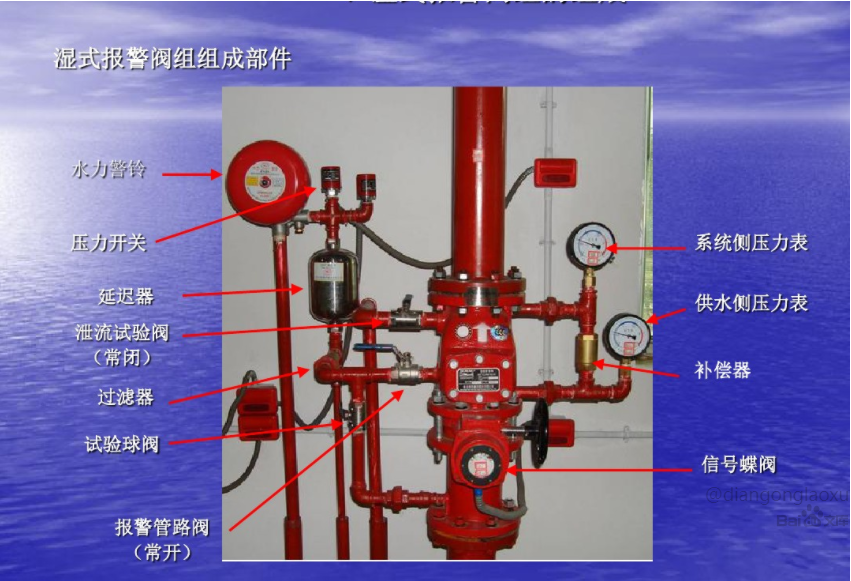

圖2、濕式報警閥結構

一、概述：

1.1適用范圍：適用于濕式報警閥水力摩阻試驗；

1.2試驗方法：將濕式報警閥安裝在圖3試驗裝置中，閥上下側取壓孔之間的距離h3-2與直管取壓孔之間的距離h2-1相等，管徑相同。調節供水裝置，使通過濕式報警閥的通流流速保持在4.5m/s，由壓差測量裝置，同時分別測出后-2間的壓差ΔP₃₂和h2-1間的壓差ΔP₂₁，由公式計算出濕式報警閥的水力摩阻值ΔP=ΔP₃₂-P₂₁

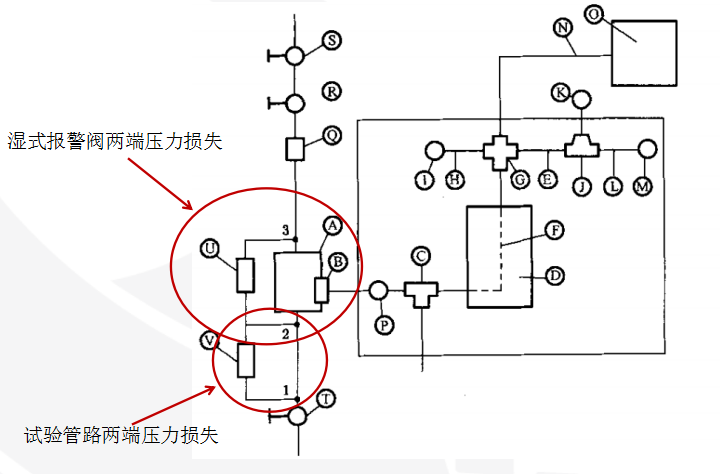

圖3、水力摩阻試驗原理圖

1.3公稱直徑：50mm、65mm、80mm、100mm、125mm、150mm、200mm、250mm、300mm；

二、符合標準：

   符合GB5135.1-2003《自動噴水滅火系統，濕式報警閥延遲器水利警鈴》第4.9節“水力摩阻”試驗。

三、主要技術參數：

3.1供水系統：

3.1.1壓力：0~2MPa；

3.1.2流量：2m³/h；

3.1.3功率：3kw；

3.1.4型號：25CDL2-260-3kW；

3.1.5帶變頻器調節，變頻器功率為3kw；

3.1.6安裝方式：立式。

3.2流量：

3.2.1采用管道式電磁流量計；

3.2.2量程：（0~3）m³/h可調；

3.2.3帶（4~20）mA電流信號輸出；

3.2.4精度：±2%。

3.3壓差測量：

3.3.1采用差壓傳感器；

3.3.2帶（4~20）mA電流信號輸出；

3.3.3精度：±2%。

3.4控制部分：

3.4.1計算機+PLC+模塊采集和控制；

3.4.2采集頻率：3次/s；

3.4.3由計算機自動繪制水力摩阻曲線圖。
