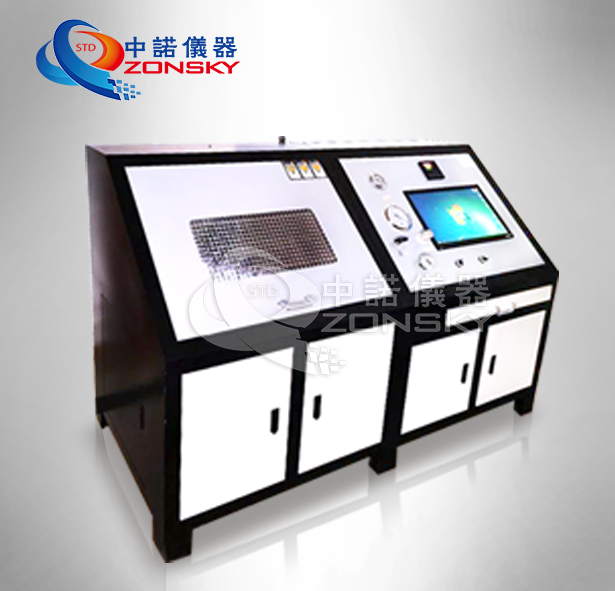

ZY6360 溝槽式管接件真空度（負壓密封性）試驗機
溝槽式管接件真空度（負壓密封性）試驗機適用于溝槽式管接件真空度（負壓密封性）試驗；適用于溝槽式管接件公稱直徑：標配DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm共七種規格；符合GB/T5135.11-2006《自動噴水滅火系統 第11部分：溝槽式管接件》第6.6節“真空度（負壓試驗）和7.3節真空度（負壓密封性）試驗”。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍：
1.1適用于溝槽式管接件真空度（負壓密封性）試驗；1.2適用于溝槽式管接件公稱直徑：標配DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm共七種規格；
二、符合標準與檢測項目：
2.1符合GB/T5135.11-2006《自動噴水滅火系統 第11部分：溝槽式管接件》第6.6節“真空度（負壓試驗）和7.3節真空度（負壓密封性）試驗”。
三、設備優點：
3.1采用計算機控制和采集數據；
3.2可以通過計算機實時顯示曲線觀察負壓密封性；
3.3設備所使用核心件均為原裝進口品牌。
四、主要技術參數：
4.1試驗件抽真空，完成真空試驗，觀察真空壓力表。

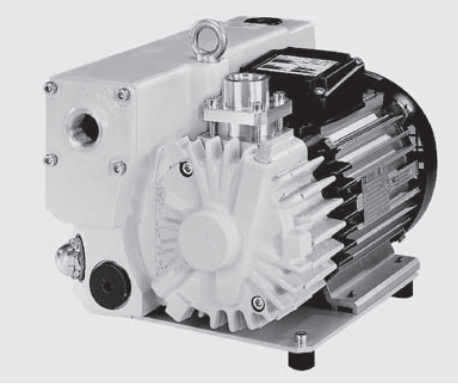

4.2真空泵：
4.2.1德國LEYBOLD萊寶真空泵
4.2.2真空度：0.08MPa；
4.2.3抽氣速率：7.2L/s；
4.2.4功率：0.9kw；AC380V 50Hz
4.2.5進口3/4，出氣口3/4；
4.2.6轉速：3000r/min。

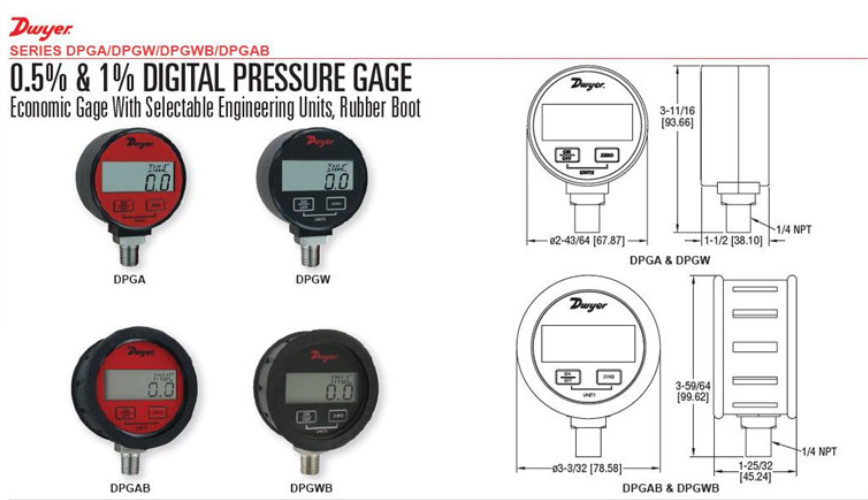

4.3.1品牌：美國DWYER
4.3.2型號：DPGA-00
4.3.3正壓量程：0MPa~0.3MPa
4.3.4數字顯示
4.3.5壓力表：0.4級真空表
4.3.6壓力表精度：1.0級
4.3.7外殼：不銹鋼
4.4截止閥（閥門）：
4.4.1采用氣動球閥；
4.4.2 重復開啟5萬次，零泄漏；
4.5.1量程：0MPa~3MPa；
4.5.1品牌：美國霍尼韋爾Honeywell；
4.5.2響應時間：<2 ms；
4.5.3測量精度:±1.0%；
4.6管材：采用不銹鋼；
4.7控制系統：
4.7.1采用計算機+傳感器+模塊控制；
4.7.2操作界面：可設定試驗壓力、時間以及到達時間自動提醒；
4.7.3可顯示壓力跟時間的曲線，可從曲線上觀察是否負壓密封性。
主要元器件清單
|
序號 |
品名 |
型號/規格 |
數量 |
單位 |
品牌 |
|
1 |
高壓泵 |
壓力:15MPa 流量:16L/min 電機功率:5.5KW |
1 |
臺 |
意大利Annovi Reverberi |
|
2 |
變頻器 |
7.5KW VDF075B43A |
1 |
臺 |
臺灣臺達 |
|
3 |
漏電開關 |
3P 63A DZ47LE / 2P 10A |
各1 |
個 |
正泰 |
|
4 |
開關電源 |
S-75-24 75W-24V |
1 |
個 |
臺灣銘緯 |
|
5 |
交流接觸器 |
CJX2-1810 |
3 |
個 |
上海正泰 |
|
6 |
中間繼電器 |
MY2N--8腳帶底座 DC24V |
12 |
套 |
日本OMRON |
|
7 |
壓力變送器 |
MBS 3050 0-25MPA 4-20MA |
1 |
個 |
深圳帕亞科技 |
|
8 |
智能配電器 |
KCPD-111D 一端輸入4-20mA轉兩端4-20mA輸出 |
1 |
個 |
深圳肯創 |
|
9 |
功率放大器 |
DC24V-36VDC EGETECD比例控制器，PF-DC-10(電壓型） |
1 |
個 |
上海東馳 |
|
10 |
電流表 |
HB404T-A |
1 |
塊 |
臺灣創鴻 |
|
11 |
電壓表 |
HB404T-V |
1 |
塊 |
臺灣創鴻 |
|
12 |
智能數字顯示報警儀 |
KCXM-2011PT3S 220V |
1 |
個 |
深圳肯創 |
|
13 |
熱過載繼電器 |
MR2-25 10A |
1 |
PCS |
上海正泰 |
|
14 |
中間繼電器 |
MY2N--8腳帶底座 DC24V |
3 |
套 |
日本OMRON |
|
15 |
接近開關 |
NPN SN04-N 24V |
1 |
個 |
臺灣瑞科 |
|
16 |
高壓電磁閥 |
Z151-6HB 35W 220V 0.3-20MPA |
1 |
個 |
重慶盾銘 |
