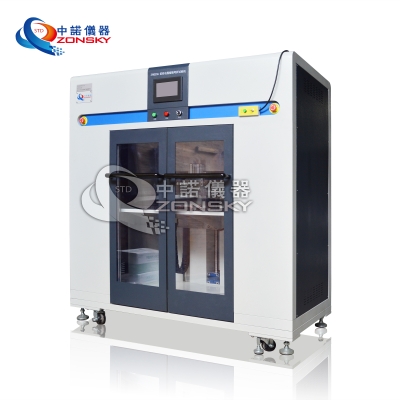

柔性電纜拖鏈彎折試驗機

彎折是拖鏈電纜是最重要的一個指標參數。柔性電纜拖鏈彎折試驗機是拖鏈電纜檢測設備其中重要的一個試驗設備，主要用于檢測柔性線纜在拖鏈的帶動下，經反復高速U型彎折測試后是否發生短路、絕緣護套是否有龜裂、破損或其它異常現象。以檢測金屬導體在反復高速U型彎折試驗中承受塑性變形的性能和突顯出來的缺陷。

適用范圍

適用于TUV、VDE、UL等高柔性電纜反復U型彎曲彎折疲勞試驗，需要連續彎折高速運動的應用場合，如機器內部表態布線、高速拖鏈系統線纜、機器活動部件連接線纜、機器內部布線以及工業拖鏈電纜、工業機器人電纜的反復彎曲彎折疲勞試驗。

此機功能設計為前后同步雙軌道運行，具有獨立試驗參數設定以及試驗數據采集和試驗結果之辨別。為企業提高了試驗效率和減少了能源。

符合范圍

符合德國DIN VDE 0295標準要求；

符合德國DIN VDE 0281德國電線電纜標準要求；

符合IEC 60228標準要求；

符合中國機器人產業聯盟標準等標準CRIA 0003.2-2016《工業機器人專用電纜 第2部分：試驗方法》標準要求。

主要特點

3.1設計新穎：設計為前后同步雙軌道運行，具有獨立試驗參數設定以及試驗數據采集和試驗結果之辨別。為企業提高了試驗效率和減少了能源。

3.2采集數據:采用單片機和模塊式抓取數據和采集數據；

3.3控制和設定：采用微控可程式控制以及輕觸式LCD屏，菜單式設計：試驗速度、試驗次數、試驗行程、試驗結果之鎖定等功能；

3.4監控與實時數據顯示：采用多組監控方式，通過監測樣品的回路，自動判斷樣品的通斷，偵測到回路斷開時自動停機，可隨時調取實時運行狀態：如實時速度、運行次數、運動行程等；

技術參數

4.1、測試工位：為前后二組共6條試樣；

4.2、試驗方式：水平彎曲，樣品固定在相應的拖鏈里，跟隨拖鏈作水平方向來回彎曲測試；

4.3斷電信號電壓：DC24V

4.4、測試空間：每個工位可安裝拖鏈寬度40mm-150mm；

4.5、每根拖鏈電纜總芯數：30芯

4.6、電纜總芯數：≤ 180芯；

4.7、運行行程：0-600mm 可任意設定；

4.8、測試線速度：0-2.0 m/s 可任意設定；

4.9、測試速度：85次/分鐘；

4.10、彎曲半徑：固定高度30mm-250mm上下調節,適用半徑15mm-125mm的拖鏈；

4.11、計數位數：0-9999999次任意設定；

4.12、傳動機構：伺服電機加減速機

4.14、整機尺寸：長1600m寬650mm*高1750mm

4.15電源：AC220V,50Hz 2500VA
