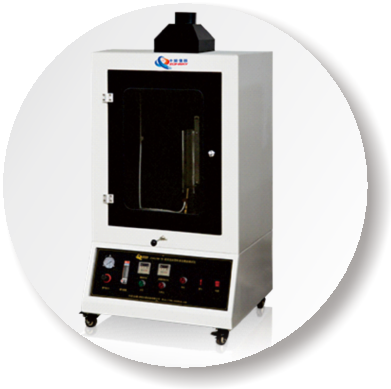

艦船用電纜單根垂直燃燒試驗機儀
適用于測定單根成品電纜和軟線，由于焊接操作的濺落物引起著火的可能及著火后自熄的能力。
符合標準：
符合GJB774-1989標準要求。
性能參數：
● 試驗箱：燃燒空間：高750mm，寬550mm，深450mm；
● 箱頂裝有排風扇，沿著側面靠近底部有進氣孔，前面安裝有觀察窗，箱外裝有拉火花塞離開試樣的手柄；
● 試樣插座：由薄金屬膜制成，不吸收加熱圈大量的熱，并恰好地圍住試樣；
● 支架：在下端將試樣支撐于垂直位置；
● 加熱線圈：為螺旋形電阻線圈，絲徑2.6mm，繞成7圈。線圈中每相鄰兩圈的中心距離為6.4±0.8mm。線圈的內徑比被測試樣最大外徑14±1.3mm。加熱線圈位于試樣外，并與試樣具有同一軸線，線圈的下端距離試樣支架頂部38.0±3.2mm；
● 火花塞：兩個火花塞水平裝在試樣徑向的相對位置，位于加熱線圈之上12.7±1.6mm處。電極離試樣表面的間隙都為3.2±0.8mm，火花塞上裝有手柄，便于在試樣著火后將火花塞拉開；
● 測量尺：用以測量在加熱線圈之上沿試樣火焰延燃高度，靠近試樣固定；
● 電流源：電壓5V,電流70A交流可調電源
● 火花塞電源：高壓14kv
● 計時器：0~99.99s,精度1s/h
