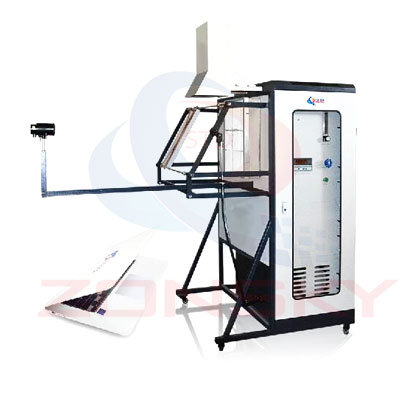

ZY6017-UL94-SPR 輻射板法火焰蔓延試驗機
ZY6017-UL94-SPR輻射板法火焰蔓延試驗機，適用于用輻射熱通量評定材料表面燃燒性能的試驗。同樣可以用于美國軌道列車阻燃標準NFPA 130引用評價列車內飾面板、天花板、隔音材料、窗戶、門楣、座椅側板等構件的火焰?zhèn)鞑バ阅堋?/p>
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
適用范圍：
適用于用輻射熱通量評定材料表面燃燒性能的試驗。同樣可以用于美國軌道列車阻燃標準NFPA 130引用評價列車內飾面板、天花板、隔音材料、窗戶、門楣、座椅側板等構件的火焰?zhèn)鞑バ阅堋?/span>
符合標準：
符合UL94-2012 Test for Flammability of Plastic Materials for Parts in Devices and Appliances和ASTM E 162-08B《Standard Test Method for Surface Flammability of Material Using a Radiant Heat Energy Source》用輻射熱源評定材料表面燃燒性能的試驗方法。
性能參數：
● 輻射部分：
1.輻射板：由多孔耐火材料組成，輻射板暴露尺寸：305mm×457mm，能耐815℃以上高溫；
2.空壓機：產生空氣流量為3000L/min；空氣壓力為2.8英寸水柱（700Pa）；
3.供氣管路：安裝空氣過濾器、壓力調節器和截止閥，調節氣體的流量
4.點火系統：為高壓電子點火；
● 試樣支架：由耐熱的鉻鋼制成，在試樣夾的表面上刻有3英寸（76mm）間隔線的觀察記號。
試樣支架的支撐架：該框架將兩個不銹鋼橫桿，每根的直徑0.5±0.13英寸（12.7±3.3mm），使試樣能直接固定在
輻射板前面。支撐和支撐構件由金屬組成。由于試樣與輻射板的安裝角度至關重要，框架指定的尺寸嚴格按照ASTM
E162-08b如圖1標識的尺寸制作，公差控制在0.125以內（3.2mm）。
● 試驗噴燈：外徑￠4.8mm，內徑￠3.2mm,長度205mm。噴燈由文丘里混合器組成，乙炔和空氣預先在文丘里混合。
燃燒噴燈火焰高度為76mm，噴燈與樣品上部中心表面的距離為12.7mm；
● 煙囪：采用0.040英寸（1.0mm）的不銹鋼板制成，
● 熱電偶：八支熱電偶等距、平行安裝在煙囪上，直徑為3.2mm的K型不銹鋼鎧裝熱電偶；感溫絲為0.5mm，最高測量
溫度1200°C；噴燈的額定單位熱輸出的校驗是通過煙囪上熱電偶的溫度作定期校準，校驗程序按A1.2執行；
● 數據采集系統：
1.采集和記錄煙囪上熱電偶38°C~538°C的實時溫度曲線和數據，采集頻率為5秒鐘一次。
2.計算機數據采集系統：溫度采集的精度為0.01%
3.所有數據的采集、記錄、保存頻率為5秒鐘一次，并且連續一小時；
● 引風罩：在煙塵上安裝帶風機的排煙罩。當輻射板不工作時，在煙囪頂部的風機能生產100英尺/秒（0.5M/S）（30.5M）
/分鐘的風速。當輻射板在工作的時，風機能產生大約250英尺/分鐘（78M/min）。
