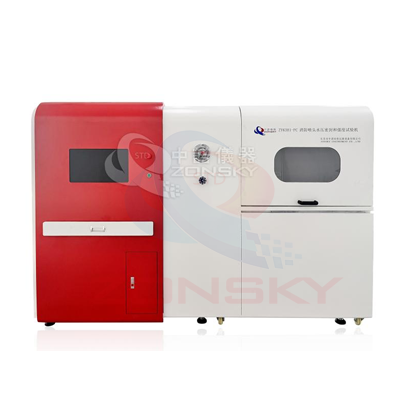

ZY6381-PC 消防灑水噴頭水壓密封和強度試驗機
1、適用于灑水噴頭水壓密封和水壓強度試驗。 2、將5只灑水噴頭安裝在裝置上，以(0.1±0.025)MPa/s的速率升壓至3MPa,保持3min，然后降至0MPa,再在5s內使壓力從0MPa升至0.05MPa,保持15s，然后以以(0.1±0.025)MPa/s升至1MPa,保持15s后降至0MPA;灑水噴頭在整個試驗過程中應無滲漏；
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
2、將5只灑水噴頭安裝在裝置上，以(0.1±0.025)MPa/s的速率升壓至3MPa,保持3min，然后降至0MPa,再在5s內使壓力從0MPa升至0.05MPa,保持15s，然后以以(0.1±0.025)MPa/s升至1MPa,保持15s后降至0MPA;灑水噴頭在整個試驗過程中應無滲漏；
符合GB5135.1-2019《自動噴水滅火系統 第1部分 灑水噴頭》第7.3節之“水壓密封和水壓強度試驗。
3.1采用計算機自動變頻控制技術、多路穩壓系統，可對不同接口進行密封性能、水壓強度試驗。計算機自動記錄數據，打印試驗報表，循環用水，獨到的試驗樣品快速安裝、拆卸，省時省力。
3.2 計算機實時采集數據，可實時顯示時間、壓力曲線，以及時間、溫度曲線，并保持實時試驗數據存儲；
3.3 計算機實時監測運行狀況，一旦泄漏和破裂計算機自動判斷并立即停機；
3.4整機包括：主架體、計算機集成控制臺、測試艙、配電箱和動力柜；計算機集成控制臺內部主要由計算機和變頻器組成；
3.5動力柜:內部設置有水箱、變頻電機、打壓泵和穩壓裝置；
3.6穩壓裝置：由二個穩壓罐組成；第一穩壓罐的出水口和第二穩壓罐的進水口通過導管連接；第二穩壓罐罐體外側設置有壓力測試接口，壓力測試接口內置法國丹佛斯Danfoss壓力變送器，并且電路連接計算機集成控制臺；
3.7 主要部件采用進口部件：高壓泵：采用意大利原裝進口ANNOVI REVERBERI高壓泵；壓力傳感器：采用法國丹佛斯Danfoss壓力傳感器；PLC:日本三菱；采集模塊：采用全球知名品牌，臺灣研華；變頻器：采用臺灣臺達知名品牌；高壓電磁閥：意大利Elektrogas伊萊克斯品牌，交流接觸器為正泰，漏電開關、繼電器為施耐德Schneider；
4.1壓力調控范圍：0-6MPa；
4.2升壓速率：（0.1±0.025）Mpa/s；
4.3試驗件數：5件；每個工位能安裝5個噴頭。
4.4高壓出水量：20L/min；
4.5壓力采集精度：±0.005MPa；
4.6壓力傳感方式：電流變送器方式；
4.7穩壓裝置耐壓：10Mpa；
4.8壓力采集間隔：6次/s；
4.9高壓泵壓力范圍：0-8MPa，品牌為意大利annovi reverberi；
4.10流量范圍：20L/min；
4.11變頻器調頻范圍：0-50Hz；
4.12壓力管道：DN25高壓管，耐高壓15Mpa；
4.13計時器：0~99.99s；
4.14計時精度:0.1s/h;
4.15試驗箱體材質：靜電烤漆處理；
4.16管路系統材質為不銹鋼。
4.17電源：AC380V 三相四線制； 整機功率：10KW；
4.18主機體積：長1650x寬700mmx高1400mm（僅作參考）。
4.29計算機控制柜：長1200x寬800mmx高1300mm（僅作參考）。
4.20儀器整重量：460kg.
