ZY6367-FE滅火器電絕緣性能試驗機

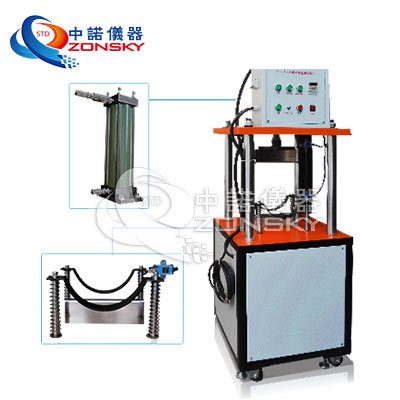

圖1、整機圖

1、適應范圍

適用于水基型滅火器噴射時電絕緣性能試驗。

將一塊尺寸為（1±0.025）m*（1±0.025）m的金屬板垂直懸掛在絕緣的支架上，將金屬板連接到變壓器上，使金屬板與大地之間建立一個（36±3.6）kv的交流電壓。固定滅火器在絕緣支架上，使噴嘴保持距離金屬板中心1m，將金屬板通電，打開滅火器噴射，測量流過滅火器與大地間的電流不能大于0.5mA。

圖2、緣金屬板

1. 符合標準：

   2.1符合GB4351.1-2005《手提式滅火器》標準的第7.13節“電絕緣試驗”；

   2.2符合GA86-2009《簡易式滅火器》第6.7節“電絕緣試驗”，不含“水霧滅火器的霧滴試驗”。

   2.3符合GB8109-2005《推車式滅火器》第7.7節“電絕緣性能試驗”。

2. 主要技術參數：

   3.1試驗電壓：為固定電壓，（36±3.6）kv；

   3.2電流：100mA，變壓器帶儀表端輸出；

   3.3漏電流：0~10mA可設定；

   3.4漏電流分辨率：0.01mA；

   3.5金屬尺寸：（1±0.025）m *（1±0.025）m；

   3.6金屬板及固定架為獨立實驗室，空間不能小于2.5m*2.5m；客戶自備；

   3.7絕緣支架：能耐壓36kv以上；

   3.8當漏電流超過0.5mA時，帶聲光報警；

3.9噴射裝置為氣動驅動；見圖3

圖3、噴射裝置

3.10噴射氣體為壓縮空氣，空壓機需客戶自備；

3.11控制部分：為了安全，設計為遠程控制；見圖4

3.12控制箱尺寸：長400mm*寬390mm*高650mm

3.13固定架尺寸：長400mm*寬400mm高1410mm

3.14金屬板安裝架尺寸：長1410mm*寬1020mm*高1510mm

3.15電源;AC220V,5KVA。

圖4、控制部分
