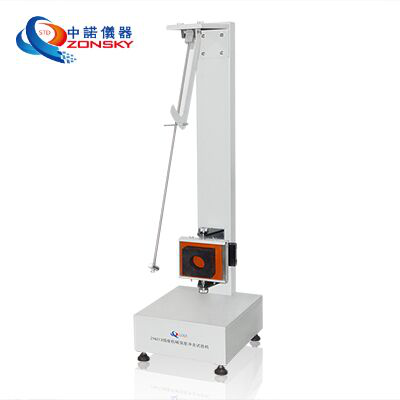

ZY6213 插座機械強度沖擊試驗機（擺錘沖擊試驗裝置）
適用于考核電器附件外殼的沖擊性能，用于家用和類似用途插頭插座及電器附件進行機械強度試驗。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
ZY6213插座機械強度沖擊試驗機（擺錘沖擊試驗裝置）
1、適用范圍：
2.1符合GB2099.1-2008第24.1節以及圖22、圖23、圖24、圖25的沖擊試驗裝置；
3.1沖擊元件：半徑為10mm的半球面，半球面為聚酰胺制品，硬度為洛氏硬度85HR~100HR之間。重量為150g±1g
3.2沖擊元件固定方式：固定在外徑為9mm，壁厚為0.5mm的鋼管的下端，鋼管的上端裝上樞軸，使鋼管只能在垂直平面內擺動；
3.3擺軸長度：1000mm±1mm，試品安裝座可前后左右平移及60度角移動；
3.4試驗安裝：安裝在厚度為8mm，長、寬均為約175mm的膠合板上，膠合板固定在剛性托架上；
3.5安裝膠合板的支架：質量為10kg±1kg；
3.6跌落高度：100mm、150mm、200mm、250mm；
3.7控制方式：手動控制；
1、適用范圍：
適用于考核電器附件外殼的沖擊性能，用于家用和類似用途插頭插座及電器附件進行機械強度試驗。
2.1符合GB2099.1-2008第24.1節以及圖22、圖23、圖24、圖25的沖擊試驗裝置；
2.2符合GB16915-2014第20.1節以及圖15~圖8所示沖擊試驗裝置；
3.1沖擊元件：半徑為10mm的半球面，半球面為聚酰胺制品，硬度為洛氏硬度85HR~100HR之間。重量為150g±1g
3.2沖擊元件固定方式：固定在外徑為9mm，壁厚為0.5mm的鋼管的下端，鋼管的上端裝上樞軸，使鋼管只能在垂直平面內擺動；
3.3擺軸長度：1000mm±1mm，試品安裝座可前后左右平移及60度角移動；
3.4試驗安裝：安裝在厚度為8mm，長、寬均為約175mm的膠合板上，膠合板固定在剛性托架上；
3.5安裝膠合板的支架：質量為10kg±1kg；
3.6跌落高度：100mm、150mm、200mm、250mm；
3.7控制方式：手動控制；
3.8重量：63kg
