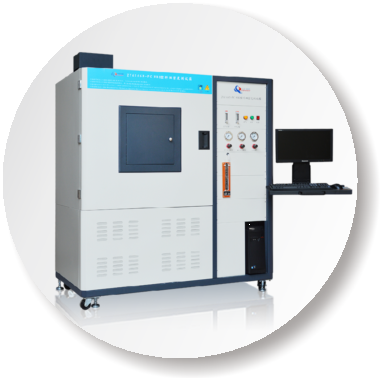

艦船用電纜煙指數試驗儀

適用于測定電纜或軟線在試驗箱內燃燒時所產生的煙擴散時光密度的變化，從而計算出煙指數。

符合標準：

符合GJB1916-94標準要求。

性能特點：

● 集煙箱：

①集煙箱內腔尺寸：長900±3MM，寬600±3MM，高900±3MM，內表面涂黑色無光耐高溫防蝕涂料。

②結構：由內置隔熱材料的雙層鋼板制成，箱體后壁設有一輔助加熱裝置，以控制試驗開始時的箱內溫度。

③箱體設有觀察窗、進氣孔、排煙孔、氣壓瓶連接孔以及防爆裝置。

④集煙箱材質：由二層組成，外層1.5MM厚鋼板，高溫靜電烤米白色漆，內層10MM厚硅酸鈣板。

⑤進氣口、排煙口：進氣口安裝在集煙箱頂部，口徑為65MM，由帶法蘭的電磁閥控制關和閉狀態，排煙口裝在左邊的底部，口徑為80MM，由帶法蘭的電磁閥控制關和閉狀態，并附帶抽風機。

● 加熱系統：

①輻射爐：與箱體前、后壁等距離，爐面正對箱體右壁約為305MM，爐面中心距箱體底部為195MM，爐口端面距試樣暴露面為38MM，且與試樣暴露面平行對中。

②輻射爐電路控制：由可控硅電壓調整器控制，試驗時對試樣表面產生恒定的熱輻射，使試樣表面的平均輻照度達到2.5±0.05w/㎝2

③輻照度計：由探頭、放大器和輸出電流表組成，用于校準輻射爐的輸出，以保證試驗在標準輻照度下進行。

● 燃燒器：

①由外徑為6mm，內徑為3mm長為85mm的不銹鋼管，在管的側面鉆有15個孔，孔間距為5mm，空徑為1.5mm。帶有文丘里混合空氣和燃?xì)猓?

②燃?xì)猓翰捎眉兌炔坏陀?/span>95%的丙烷。

③丙烷流量：500ml/min

④空氣流量：500ml/min

⑤點火器：點火器噴嘴由Φ4.0mm孔徑銅管制成，火焰長度、水平測量時為30mm。

● 試樣盒及支架：

①試樣盒：配有石棉襯板，彈簧片及擋桿用以固定試樣，試樣暴露面積為75MM*75MM

②支架：用于支撐輻射爐，輻照度計

● 光測量系統：由電源、光電倍增管、放大透光片、光閘、濾光片、中性透光片、透鏡、光學系統暗箱、光源、光窗加熱器組成。

光源系統：光源：由為6.5V的白熾燈、提供電源的變壓器（輸入220V輸出6.5V）、和可變電阻器組成。安裝：燈泡安裝在測試箱底部不透光暗箱中，由光源、凸透鏡、光窗加熱器、光學窗口組成。

● 光電探測器：光電探測器：由光電倍增管、放大濾光片、光閘、濾光片、中性濾光片、凸透鏡、光學窗口等組成。

● 供氣系統：

①氣源：純度為95%，丙烷和空氣混合氣體，壓力為170Kpa

②丙烷流量計：1~500ml/min

③空氣流量計：1~500ml/min
