GB/T19216 電線電纜耐火燃燒試驗機
電線電纜耐火燃燒試驗機適用于測試電纜或光纜在不低于750℃的火焰下，供火時是否保持線路完整性以及試驗電纜或光纜在不低于830℃的供火并施加沖擊條件下，是否保持線路完整性。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
GB/T19216 電線電纜耐火燃燒試驗機
適用范圍：
電線電纜耐火燃燒試驗機適用于測試電纜或光纜在不低于750℃的火焰下，供火時是否保持線路完整性以及試驗電纜或光纜在不低于830℃的供火并施加沖擊條件下，是否保持線路完整性。符合GB/T19216.11-2003/IEC60331-11：1999《在火焰條件下電纜和光纜的線路完整性試驗第11部分：試驗裝置---火焰溫度不低于750℃的單獨供火》標準要求；
符合GB/T19216.12-2008/IEC60331-12：2002《在火焰條件下電纜或光纜的線路完整性試驗第12部分：試驗裝置--火焰溫度不低于830°C的供火并施加沖擊》標準要求；
符合GB/T19216.21-2003/IEC60331-21：1999在火焰條件下電纜和光纜的線路完整性試驗第21部分：試驗步驟和要求-額定電壓0.6/1.0kv及以下電纜；
符合GB/T19216.23-2003/IEC60331-23：1999在火焰條件下電纜和光纜的線路完整性試驗第23部分：試驗步驟和要求-數據電纜；
符合GB/T19216.25-2003/IEC60331-25：1999在火焰條件下電纜和光纜的線路完整性試驗第25部分：試驗步驟和要求-光纜；
符合GB/T19216.31-2008/IEC60331-31：2002在火焰條件下電纜和光纜的線路完整性試驗第31部分：供火并施加沖擊的試驗步驟和要求---額定電壓0.6/1.0kv及以下電纜。
電線電纜耐火燃燒試驗機采用總成控制系統及高性能采集控制卡，可實現自動數據采集和處理、數據保存和輸出結果。
設備具有安全保護裝置：電源超載、短路保護、控制回路過載保護。具有斷電、短路、報警、指示燒擊穿電流：3A（試樣擊穿后自動報警切斷電源及供氣系統）。
采用進口優質器件，確保系統高品質，高速穩定運行，技術先進。
采用全自動控制方式試驗，實現自動檢測控制、自動完成檢測工作，人性化控制界面，使檢測工作更方便、更快、更準。
可自動生成溫控曲線及報表輸出，數據采集及打印測試結果。

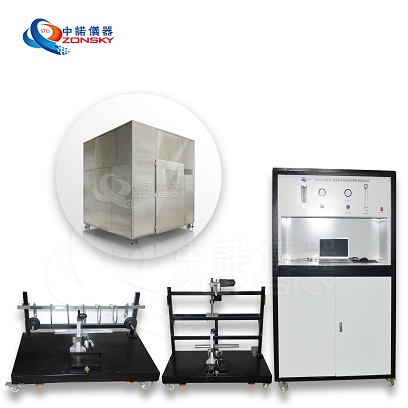

電線電纜耐火燃燒試驗機整機主要四大組成部分：燃燒室、燃燒系統、控制室、總成控制系統。
燃燒器：帶有文丘里混合器的噴火面標稱長度為500mm的帶型丙烷氣體噴燈。噴火面標稱寬度為15mm，噴火面上有三排交錯排列的標稱直徑為1。32mm，中心距為3。2mm的鉆孔。
燃氣控制系統：由調節閥、高壓自動點火器、熄火裝置、控制熱電偶、丙烷氣瓶、螺旋閥、壓力表、流量計、文丘里混合器、噴燈、球閥、壓縮空氣罐等組成。
火焰溫度：750°～1000°可調。
燃燒氣體：純度達98％的丙烷。
助燃氣體：壓縮空氣。（氣壓需達到10Mba以上）。
流量計：采用轉子流量計二個。
空氣流量：0~200L/min。
丙烷（燃氣）流量：0~20L/min。流量可調。
熱電偶：垂直熱電偶、水平熱電偶。
驗證判定：兩個熱電偶在10min時間的讀數平均值在（750±050）℃要求范圍內，且兩個熱電偶讀數平均值的最大差值不超過40℃，則應認為通過驗證。
驗證平均值：至少每30s測量一次。
驗證計時器：0~99。99min任意設定，到達設定值時自動停止。
驗證精度：±1s/h。
點火裝置：采用高壓脈沖自動點火。
供火時間：0-999min
電源要求：AC380（±10%）V/50HZ。
機器運行功率：1KW。
試驗電壓（相電壓）：0-1000V連續可調。
GB/T19216.25標準連續性檢查裝置：采用光學儀器連續性檢查，光學儀器客戶自備。
環境使用條件：
地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵。
附近沒有強電磁輻射源。
設備周圍留有適當的維護空間。
